2306C-E14TAG2 генератора дизель генератор с водяным охлаждением

1, производящ установленную модель: P400E1

2, двигатель делают & моделируют: Perkins 2306C-E14TAG2

3, тип автомата защити цепи: 3 Поляка MCCB

4, частота: 50 Hz/60 Hz

5, число оборотов двигателя: 1500 rpm/1800 rpm

6, охлаждая метод: Вода

7, управляя тип: Электронный

8, тип выхода: AC трехфазный

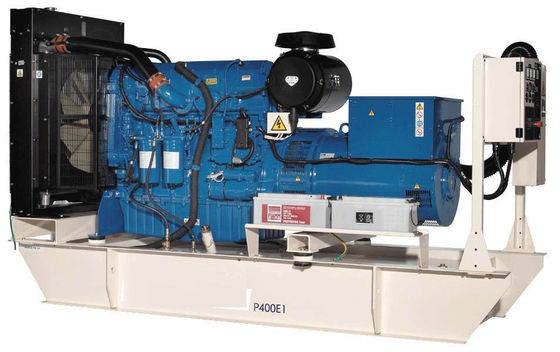

Генератор дизеля Perkins 2306C-E14TAG2 Genset

Номинальности выхода

• См. определения номинальностей на странице

Номинальности на 0,8 факторах силы.

P400E1

Физические данные

Изготовление: Perkins

Модель: 2306C-E14TAG2

Нет цилиндров/выравнивания: 6/в линии

Цикл: Ход 4

Индукция: Turbocharged воздух - - охлаженная обязанность воздуха

Охлаждая метод: Вода

Управляя тип: Электронный

Управляя тип: ISO 8528 G2

Коэффициент компрессии: 15.9:1

Смещение: l (cu.in) 14,6 (890,9)

Скважина/ход: mm (внутри) 137,0 (5,4) /165,0 (6,5)

Момент инерции: kg ² m (lb. в ²) 3,43 (11721)

Система двигателя электрическая:

- Напряжение тока/земля: 24/Negative

- Заряжатель батареи Amps: 70

Вес: kg (lb)

- Высушите: 1690 (3726)

- Намочите: 1792 (3951)

Система воздуха:

Тип воздушного фильтра: Меняемое сгорание элемента

Воздушные потоки: ³ /min m (cfm)

- Standby: 26,8 (946) 41,6 (1469)

- Максимальный вход воздуха для горения

Ограничение: kPa (в H2O) 6,2 (24,9) 6,2 (24,9)

Воздушный поток охлаждающего воздушного потока радиатора: ³ /min m (cfm)

444,0 (15680) 600,0 (21189)

Внешнее ограничение к воздушному потоку охлаждающего воздушного потока: PA (в H2O)

188 (0,8) 188 (0,8)

Система охлаждения:

Емкость системы охлаждения: l (США gal) 47,0 (12,4) 47,0 (12,4)

Тип водяной помпы: Центробежный

Жара излученная для того чтобы намочить & масло Lube: kW (Btu/минута)

- Standby: 134,9 (7672) 153,2 (8712)

- Радиация жары к комнате: kW (Btu/минута)

- Standby: 39,0 (2218) 45,3 (2576)

- Нагрузка вентилятора радиатора: kW (лошадиные силы) 9,0 (12,1) 17,0 (22,8)

Система охлаждения конструировала работать в внешних условиях до 50°C (122°F).

Свяжитесь ваш местный торговец FG Уилсона для показателей мощности на специфических условиях места.

Представление:

Число оборотов двигателя: RPM 1500 1800

Большая сила двигателя: kW (лошадиные силы)

- Standby: 353,0 (473,0) 393,0 (527,0)

- Главный: 313,0 (420,0) 365,0 (489,0)

BMEP: kPa (psi)

- Standby: 1935,0 (280,7) 1795,0 (260,4)

- Главный: 1716,0 (248,9) 1667,0 (241,8)

Регенеративная сила: kW 27,0 39,0

Система смазки:

Тип фильтра для масла: Eco, полная подача

Полная емкость l масла (США gal): 68,0 (18,0)

Лоток масла l (США gal): 60,0 (15,9)

Тип масла: API CG4 15W-40

Охлаждая метод: Вода

Топливная система

Тип фильтра топлива: Порекомендованный элемент Eco меняемый

Топливо: Дизель типа A2

Расход топлива: l/hr (США gal/hr)

110% 100% 75% 50%

Нагрузка нагрузки нагрузки нагрузки

P400E1

50 Hz 85,1 (22,5) 64,0 (16,9) 44,5 (11,8)

60 Hz 91,3 (24,1) 70,9 (18,7) 50,1 (13,2)

(основанный на тепловозном топливе с удельным весом 0,85 и соответствовать к BS2869, типу A2)

Высасывающая система

Тип звукоглушителя: Уровень 1

Модель звукоглушителя & Qty: Падение давления SD150 (1) поперек

Система звукоглушителя: kPa (в Hg) 0,01 (0,003) 0,06 (0,018)

Уменьшение шума звукоглушителя

Уровень: dB 19 17

Максимальн Позволяем Назад

Давление: kPa (в. Hg) 7,0 (2,1) 7,0 (2,1)

Подача выхлопного газа:

³ /min m (cfm) - Standby: 66,6 (2352) 95,7 (3380)

- Главный: --

Температура выхлопного газа: °C (°F)

³ /min m (cfm) - Standby: 494 (921) 389 (731)

P400E1

Эксплуатационные данные альтернатора

Показанное Reactances применимо к основным номинальностям

• Основанный на погружении напряжения тока 30%. Улучшенный мотор начиная возможность доступен с опционным генератором постоянного магнита или возбуждением AREP.

** С опционным генератором постоянного магнита или возбуждением AREP.

Данные по альтернатора технические

P400E1

Технические данные

3 номинальности и представления участка на 50 Hz, 1500 RPM

3 номинальности и представления участка на 60 Hz, 1800 RPM

Определения

Резервная номинальность

Эти номинальности применимы для поставлять непрерывное электропитание (на переменной нагрузке) в случае общего назначения отказа источника питания. Никакая перегрузка не позволена на этих номинальностях. Расклассифицированный альтернатор на этой модели пиковые непрерывные (как определено в ISO 8528-3).

Основная номинальность

Эти номинальности применимы для поставлять непрерывное электропитание (на переменной нагрузке) вместо коммерчески закупленной силы. Никакое ограничение к однолетним часам деятельности и эта модель может поставить силу перегрузки 10% на 1 час в 12 часах.

Стандартные условия справки

Примечание: Стандартный Temp воздуховода условий справки 27°C (80°F), 152.4m (500ft) A.S.L. относительная влажность 60%. Данные по расхода топлива на максимальной допускаемой нагрузке с тепловозным топливом с удельным весом 0,85 и соответствовать к BS2869: 1998, тип A2.

Весы и размеры

Весы: размеры kg (lb): mm (внутри)

Общие данные

Документы

Полный комплект деятельности и руководств по уходу и обслуживанию, монтажные схемы цепи, и листовки инструкции находить поручать/недостатка.

Производить установленные стандарты

Оборудование соотвествует следующие: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Гарантированность

Все оборудование носит гарантированность полного изготовления.
