Подробная информация о продукте:
Оплата и доставка Условия:
|
Modules: | 1-5mm | Number of teeth: | 12-256 |
---|---|---|---|
Machining diameter: | 10-250mm | maximum face width (Straight teeth): | 95mm |
Helix angle: | ±45° | Wheel diameter: | 400mm |
Rated wheel revolutions: | 970-1500rpm | Standard Configuration of CNC system: | 1 set |
Высокий свет: | машина шестерни cnc меля,машина зуба шестерни меля |

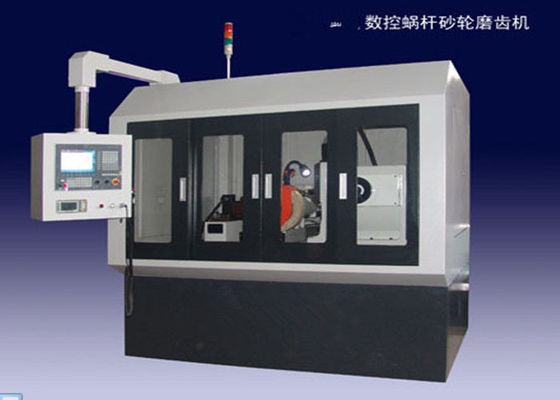

Машина автоматической гидровлической шестерни меля для мотора и редуктора, 5 рычага оси 4
Быстрая деталь:
Главным образом использованный для подвергать механической обработке высокой точности максимального диаметра 250mm, максимальный модуль 5mm прямо, машина YK7225A цилиндрической винтовой зубчатой передачи меля.
В частности соответствующий для мотора и редуктора, редуктора, проектируя машинное оборудование, машинное оборудование конструкции, оборудование точности, аппаратуры и все виды продуктов насоса с зубчатой передачей точности шестерен шпоры высокой точности, винтовые зубчатые передачи в серии и массовое производство.

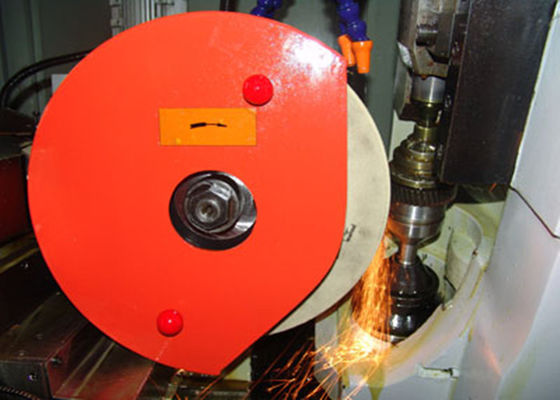

Машина принимает принцип колеса и шестерни глиста (workpiece) непрерывный производя меля с электронной функцией (EGB) коробки передач, так, что машина будет иметь высокую эффективность и точность. Машина имеет автоматический молоть, изменение абразивного диска и автоматическую функцию утески.
Описание:
1. Эта машина оборудована с Li Shile (REXROTH), численными системами управления и цифровой системой сервопривода, осуществлением 5 рычага оси 4. Движение workpiece радиальное (ось), касательное движение x (Y-osь), аксиальное перемещение (ось), вращение z шпинделя абразивного диска (ось), вращение b шпинделя workpiece (ось c).
2. Шпиндель механического инструмента, шпиндель управляется преданным мотором сервопривода, контролируемым отслеживать системы сервопривода одновременный, stepless регулировка скорости согласно обрабатывать требования.
3. Эта машина имеет функцию изменения профиля зуба, также может согласно требованиям к потребителя, распределению специального ролика диаманта на изменении профиля workpiece.
4. Машина имеет зубы с обеих сторон функции распределения припуска на притирку автоматической
5. Прибор автоматического баланса выбора механического инструмента абразивного диска на линии.
6. Эта машина имеет автоматическую функцию шлихты и компенсации колеса.
машина 7.This легка для того чтобы работать, подвергает обрабатывая программу механической обработке с фикчированным, операторам только нужно input параметры и режа скорость подачи может достигнуть автоматический молоть.
8. Система NC, главным образом электрические, гидровлические компоненты, подшипники, винт шарика, линейный направляющий выступ, герметизируя части импортирована или отечественные высокомарочные продукты известной марки, для того чтобы обеспечить надежность механического инструмента.
9. Электрический шкаф управления независимого конфигурации машины, и конфигурация кондиционирования воздуха.
10. Этот механический инструмент гидровлический, система охлаждения независимого конфигурации.
11. Эти обеспеченность машины устанавливая, закрытый тип защитный чехол, и конфигурация обработчика тумана масла.
Спецификации:
Модули |
mm |
1-5 |
Количество зубов |
|
12-256 |
Подвергая механической обработке диаметр |
mm |
10-250 |
максимальная ширина стороны (прямые зубы) |
mm |
95 |
Угол винтовой линии |
|
±45° |
Диаметр колеса |
mm |
400 |
Расклассифицированные витки колеса |
rpm |
970-1500 |
Размер хозяина (L×W×H) |
mm |
3000×1600×2600 |
Вес |
t |
5 |
Стандартная конфигурация:
Система CNC |
1set |
Одиночная шлихта колеса диаманта угла |
1pair |
|||
Гидровлический бак, охлаждая бак |
1set каждое |
Цилиндрическая одевая ручка диаманта |
1 |
|||
Обработчик тумана; центробежный сепаратор |
1set каждое |
Фланец колеса (с колесом) |
2set |
|||
Электрический кондиционер воздуха шкафа управления |
1set |
Меля шпиндель |
2set |
|||
Опционное вспомогательное оборудование |
||||||
Охлаженный маслянный охладитель |
1set |
Аппаратура балансировать поля |
1set |
|||
Гидровлический маслянный охладитель |
1set |
Аппаратура автоматического уравновешивания |
1set |
|||
модули |
mm |
1-8 |
||||
Количество зубов |
|
12-200 |
||||
подвергая механической обработке диаметр |
mm |
20-400 |
||||
Максимальная ширина стороны (прямые зубы) |
mm |
190 |
||||
Угол винтовой линии |
|
±45° |
||||
Диаметр колеса |
mm |
400 |
||||
Расклассифицированные витки колеса |
rpm |
970-1500 |
||||
Размер хозяина (L×W×H) |
mm |
3000×1600×2600 |
||||
вес |
t |
14 |
