Подробная информация о продукте:
Оплата и доставка Условия:
|
Смешивая емкость: | 110L | Время серии: | Около 4-7 времен/час |
---|---|---|---|
Управляя мотор: | 160KW-6P | Опрокидывать мотор: | 5.5KW-4P |
Высокий свет: | внутренняя резина смесителя,banbury резиновый смеситель |
1. Введение продукта

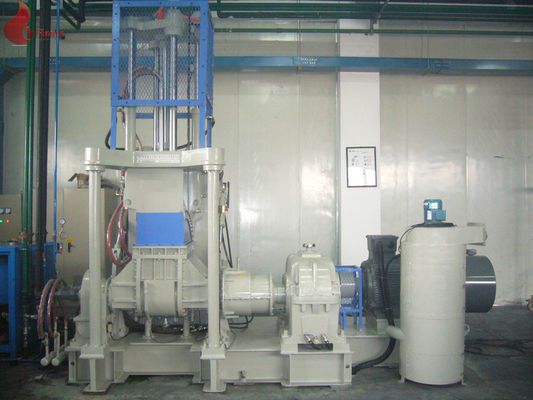

Смеситель ротора NL-110L резиновый Banbury трудной настройки по частоте коробки передач поверхности зуба Износ-сопротивляя
Имя |
Смеситель тестомесилки рассеивания |
Охлаждая путь |
Охлажденная вода |
Тип |
Тип Tumblet |
Характеристика |
Она главным образом использована для резиновый смешивать. |
роторы |
Покрынный кром и сплав Hardfacing электроды |
||
Материал |
Литая сталь |
Соедините путь |
Муфта |
емкость |
о 100-140kg/unit |
Сертификат |
ISO, CE |
2. Описание:
Проект | Имя | спецификация |
1 | Применение | Для смешивать резины |
2 | Достижимый объем производства | 83L |
3 | Общая производительность | 110L |
4 | Подавая тип | Подавать от задней и переднего (конструкция согласно требованию клиента) |
5 | Регулировка температуры | водяное охлаждение или другое |
6 | Емкость для одной серии | о 100-140kg (согласно технологии продукции) |
7 | Время для одной серии | 5-10min |
8 | Главный мотор | AC 160KW |
9 | Тип ротора | вентилятор 2-угла |
10 | Смешивая скорость цапфы | 0-45rpm (датчик) |
Он состоит из основной корпус сваренного высокомарочной стальной плиты в форме w и 2 бортовых плит. Он конструкции куртки для охлаждать или нагревать. Внутренность покрына с трудным кромом или построена вверх путем сваривать с сплавом карбида.
Она типа Banbury. Вал ротора имеет скважину и радиальные отверстия которые водят к крылу построены вверх путем сваривать с сплавом карбида на верхней части и конечных гранях и после этого молоть, полировать и покрывать трудный хромий.
3. Список оборудования
прибор a.Discharging
a-1 составляет смешивая камеру структуры колеса глиста
a-2 опрокидывая угол максимальное 110°~135°
a-3 опрокидывая мотор мотора 3HP с тормозом (мотором Dongyuan) + планетарный тип коробка передач
b. Прибор такелажирования
b-1 главный мотор 160kw 6P, AC (мотор Dongyuan)
b-2 датчик 160KW (Мицубиси)
пояс b-3 оснащая пояс c сделан из резины верхнего качества

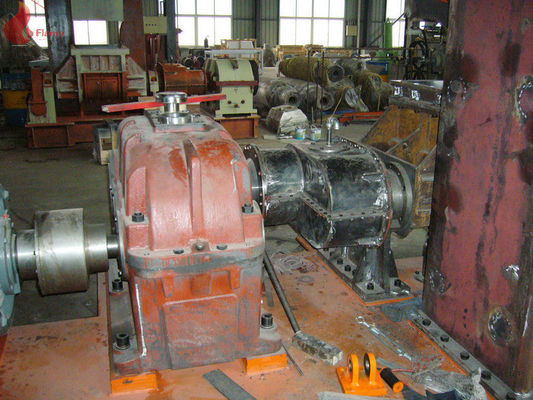

совершенно закрытый коробки передач b-4, поверхность трудн-зуба с меля обработкой, 16:1 коэффициента уменьшения
группа дифференциальной передачи дифференциальной передачи b-5 использована в фронте и заднем вале смесителя, дифференциальном 1:0.75 коэффициента скорости
c. Соответствуют труба
c-1 смешивая камера, ось поворота, крышка давления трубы охладителя воды, размера входа и трубопровод выхода 01.
d. Электрический шкаф
шкаф d-1 типа пола
электрический прибор прибора d-2 и управления согласно национальному стандарту
электрический конструированный шкаф d-3 согласовывающ вас требование клиента
петля старта мотора d-3-1
комплект температуры d-3-2, показанный и проконтролированный автоматически.
d-3-3 PLC+10» один комплект (тавро в Тайвани), технология Taida показа изгибает в времени, загружающ технический параметр, обеспечивая процедуру по деятельности banbury смесителя. Устанавливать процедуры различных рецептов доступен. Деятельность полностью согласно подсказке интерфейса людск-компьютера, и во избежание деятельность ошибки причиненная людской запущенностью. Содержание процедуры установлено покупателем. Различные ручные ручки можно сохранить.
4. Применения:
Оно широко использован для того чтобы смешать резину, пластмассы и другие резину & материал пластмасс.
5. Главным образом технический параметр:
Тип |
NL-10L |
NL-20L |
NL-35L |
NL-55L |
NL-75L |
NL-110L |
NL-150L |
Сила главного мотора (KW) |
22 |
37 |
55 |
75 |
110 |
160 |
220 |
Диаметр цилиндра (mm) |
Ф160 |
Ф200 |
Ф250 |
Ф300 |
Ф350 |
Ф420 |
Ф500 |
Подавая режим (фронт/задняя) |
Передний тип |
Формула передних/задего |
|||||
Вес (KG) |
2300 |
4200 |
6500 |
8500 |
10600 |
14000 |
20000 |
Размеры установки (mm) |
2150x1350x2200 |
2350x1550x2400 |
2570x2180x2570 |
3370x2460x3180 |
3550x2560x3220 |
4245x2950x3380 |
4580x3200x4100 |
6. Конкурентное преимущество:
1 главным образом электрическая часть Мицубиси
Блок давления масла 2: толковейшая координата канала масла с протектором главного мотора (системой масла гидровлической от Тайвани)
Подшипник 3 полной машины принимает тавро TWB США.
4 увеличили тип блок уменьшения шестерни, трудн-toothed, сделанный в Jiangyin, Китай
насос охлажденной воды 5 тавра Guangquan в Тайвани
Смешивая вал 6 принимает деталь вковки стали сплава 20crMo NicrMo, носящ части более добавочно сварен, носить-сопротивляя сталь импортирована от Западной Германии, и после этого с обработкой плакировкой.
Основной корпус 7 смешивая бака принимает нося сопротивляя бросание интеграла сплав-стали, фронт ножниц более добавочно сварено, износ-сопротивляя острая сталь импортирована от Западной Германии, и после этого с обработкой твердого хромирования. Смешивая бак идет друг с другом принудили все время, котор - циркуляция.
утечк-доказательство 8 на бортовой стене принимает заливку формы давления высокие технологии типа материал-эпоксидной смолы высокую, с износ-сопротивлять характеристик, легкий для того чтобы отремонтировать, сопротивлять химической реакции.
крышка 9 давлений принимает структуру «m», которая делает резиновое смешанное равномерно и вполне.
10 когда деятельность положения смешивая бака, цилиндра масла обнаружена местонахождение стабилизированно.
Вал 11 смесителя обновленной tri-лопасти, хорошо-распространения. Сравненный с традиционной bi-лопастью, электрической смогите быть сохранено 3-5%
7. Обслуживание:
1. Международное руководство по установке.
2. Международный ход испытания
3. Международная тренировка работника
4. Служба технической поддержки
5. поставка запасных частей
6. Поддержка технической деятельности
7. Формула и поддержка обрабатывать
8. Вариант
Смеситель 2 роторов относительное вращение, материал от струбцины рта питания в зазор крена ротором прессуя и режа, позже через зазор крена над связанной верхней частью pien разделен в 2 части, соответственно вдоль стенки камеры и зазора между ротором перед и после возвращением к зазору крена выше. В неделе вокруг подачи ротора, материал повлиян на ножницами и действие трением, делает резиновое повышение температуры остро, более низкая выкостность, увеличило смачиваемость на поверхности резины в смеси, делает хороший контакт с резиновой и составной поверхностью.
9. коммерчески термины
Устанавливающ & обслуживание отлаживать:
1. После того как подряд будет подтвержен, продавец поставит план мастерской, диаграмму учредительства и диаграмму резинового ролика, квадратные оси & все виды роликов. Все руководство деятельности будет поставлено продавецом, слишком.
2. Продавец пошлет 3-4 техническим работникам к установке и доводке направляющего выступа для покупателя;
3. Покупатель должен поставить запасные трубы и электрические проводы, и консультации продавеца как раз спецификация или модель их.
Другие термины:
1. Период поставки: полностью через 6 месяцев после контакта подтвержены.
2. Компенсация: 30% из полной суммы T/T заранее как первый взнос, 70% из полной суммы T/T перед пересылкой.
3. Запасные части: Продавец обеспечит комплект valueless уязвимых частей бесплатно. Продавец также предлагает покупателя для того чтобы купить комплект запасных частей который встречает одну пользу года снова. Продавец покажет что список запасных частей к покупателю для его выбирает перед поставкой.
4. Возникновение и цвет: возникновение и цвет машин основаны на стандарте продавеца. Конечно, мы можем также выполненный на заказ согласно запросу покупателя.
5. Электричество: Цитата вышеуказанная основана на 380V/50Hz. Будет некоторая дополительная плата и удлиненный производящ время для таможн-построенного требования к электричества.
6. Период гарантированности:
6-1. Машины: через один год после успешной доводки;
6-2. Электрические компоненты: через 6 месяцев после успешной доводки.
7. Обслуживание и цена доводки принесенные чужим:
7-1. Продавец пошлет 3 или 4 техническим работникам (или больше как запрос покупателя) к месту которое назначило покупателем для наведения установки оборудования и обслуживания доводки;
7-2. И покупатель и продавец должны принести их соответствуя обязанность как ниже:
7-2-1. Продавец на попечении гонорара стоимого в Китае но за исключением обязанности визы;
7-2-2. Покупатель на попечении цены гонорара в чужом и обязанности визы. Этот гонорар включает но не ограниченный к последователям:
A. Билет поездка туда и обратно;
B. Гонорар перевозки, ед, вмещаемости и связи во время командировки;
C. Стипендия (гонорар) USD 80,00 силы человека для в персоны день (вычисление дней: полные дни от дня на командировке к возвращающ к Китаю);
D. Переводчик: Покупатель должен нанять переводчика для связи работы на местах технических работников продавеца удобной, и для завершать задачу успешно. В противном случае продавец пошлет дополнительный переводчика. Покупатель должен быть на попечении этой цены (см. a~d).
