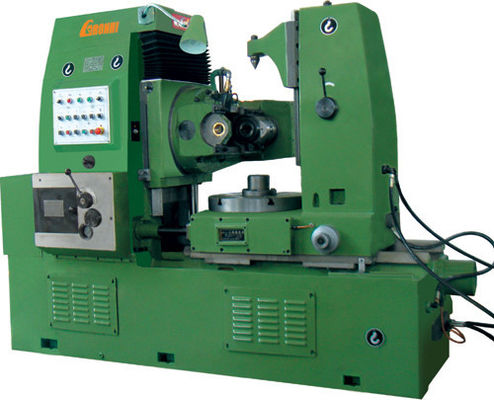

Профессиональная гидровлическая обкатывающая фрезерная машина, таблица работы диаметра 510mm
Обкатывающая фрезерная машина Y3150K с хорошей ригидностью, высокие работая точность и соответствующий для большой или одиночной продукции.
Обкатывающая фрезерная машина Y3150K
Характеристики:
1.
1.
Быстрые детали:
Условие: |
Новый
|
Место происхождения: |
Ляонин, Китай (материк)
|
Фирменное наименование: |
GUANHUA
|
Номер модели: |
Y3150K
|
Тип: |
Горизонтальный
|
CNC или не: |
Не
|
Напряжение тока: |
380V,
|
Сила (KW): |
5.5KW
|
Размер (L*W*H): |
2450x1272x1790mm
|
Вес: |
5300kg
|
Аттестация: |
ISO9001: 2000,
|
Гарантированность: |
один год
|
Модель: Y3150K
Главным образом параметр:
1, рядобрабатывать
Диаметр workpiece ① максимальный: 500mm
Модуль ② максимальный: 8mm
Ширина ③ максимальная: 250mm
④ Минимальн Нумеровать шестерни на workpiece: зуб 6
2, столбинструмента
Угол шарнирного соединения ① максимальный столба инструмента: ° 240
Перемещение ② максимальное столба инструмента (вертикального): 300mm
Чтение ③ минимальное угла шарнирного соединения столба инструмента: 6 ′
Скорость движения ④ вертикальная столба инструмента: 0,52 m/минута
Количество движения ⑤ вертикальное столба инструмента (ручного): 0.754mm
Шаг ⑥ подавая количества (вертикального): 12step
Ряд ⑦ питания (вертикального): 0.4~4mm/rpm.
3, таблицадеятельности
Диаметр таблицы работы ①: 510mm
Диаметр расточки таблицы работы ②: 80mm
Движение ③ в виток горизонтальный (ручной): 1mm
Движение чтения ④ минимальное горизонтальное: 0.01mm
Движение привода ⑤ гидровлическое горизонтальное: 50mm
Расстояние ⑥ между конечной гранью tailstock и поверхностью worktable: 380-850mm
4, Hobbingшпиндель
Диаметр hob ① максимальный/удлиняет: 160mm/160mm
(2). Растягиваемый элемент продевая нитку диаметр: M16
(3) конусность штуцера беседки hob:: M.T.5
(4) максимальное аксиальное перемещение hob: 55mm
(5) расстояние между осью hob и поверхностью worktable: 235-535mm
(6) расстояние между hob и центром worktable: 20-330mm
(7) ряд скорости шпинделя: 40~250rpm
(8) шаг шпинделя: 9step
5, весмотораимашины
Мотор ①: 5.5kw/1440rpm
Мотор ② осевой быстрый (вертикальный): 0.75kw/1380rpm
Мотор ③ радиальный быстрый: 0.75kw/1380rpm
Мотор ④ гидровлического насоса: 1.1kw/1000rpm
⑤ N.W/G.W: 4500kg/5300kg
Размер машины ⑥ (l xWxH): 2450x1272x1790mm
6, другие:
Диаметр ① беседки hob: φ22mm, φ27mm, φ32mm
Диаметр беседки ②: φ30mm
Преимущество:
1. Профессиональный создатель.
2. Популярный в мире.
3. Хорошие качество и конкурсный.
