CNC закручивает в спираль точильщик конического зубчатого колеса для подвергать Dia механической обработке .500mm спиральных и шпоры шестерен

Ⅰ. ПРИМЕНЕНИЯ

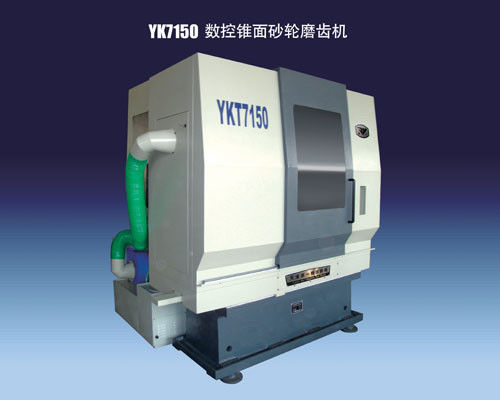

Точильщик шестерни YK7150 конструирован главным образом для подвергать высокоточные шестерни механической обработке спиральных и шпоры диаметров до 500mm и модулей до 10mm.

Эта машина специально соответствующа для массы или серийного производства всех видов высокоскоростной шпоры точности и винтовых зубчатых передач среднего размера модуля используемых для велосипедов мотора, автомобиля, електричюеских инструментов, моторов скорост-уменьшения, оборудования точности, аппаратур и различных насосов с зубчатой передачей точности.

II. ХАРАКТЕРИСТИКИ МАШИНЫ

Машина мелет шестерни с принципом молоть-индицирования подобной к поколению шестерн-шкафа, во время которого абразивный диск (шкаф) и шестерня (workpiece) производят непрерывно. Машина охарактеризована высокой эффективностью и высокой точностью с сочетание из одновременная передача.

III. ГЛАВНОЕ ОБОРУДОВАНИЕ

1. Машина оборудована с системой управления CNC REXROTH и цифровой системой сервопривода, или системой управления CNC СИМЕНСА, способной 3 движений оси одновременных (или 2 движений оси одновременных), или касательного движения workpiece (X-оси), радиального движения workpiece (Y-osи) и вращая & индексируя движений workpiece (a).
2. Управляют reciprocating движениями скольжения абразивного диска посредством специального мотора через преобразователь частоты. Регулировки скорости Stepless могут выполненный согласно требованиям подвергать процессы механической обработке
3. Шпиндель абразивного диска управляется посредством специального встроенного двигателя.
4. С фикчированными программами машины, деятельность машины очень удобна. Оператору нужно только input данные workpiece и feedrate.
5. Для того чтобы гарантировать надежность машины, импортированы полностью система управления CNC, главные электрические и гидровлические компоненты, подшипники, винты руководства, линейные guideways и герметизируя части или известные китайские тавра.
6. Независимый электрический шкаф с кондиционером воздуха оборудован для машины.
7. Независимая система охлаждения доступна для машины и правильный охладитель оборудован.
8. Безопасное приложение с прибором тумана выматываясь оборудовано на машине.
