440Kw Prepainted стальная машина Slitter катушки, гидровлическая машина 4mm до 12mm Decoiler

440Kw Prepainted стальная машина Slitter катушки, гидровлическая машина 4mm до 12mm Decoiler

4mm | машина 12mm×2000mm разрезая

Описание:

Основная спецификация стальной катушки

Стальная ранг катушки: общяя сталь углерода, гальванизированная стальная или prepainted сталь

Толщина катушки: 4--12mm

диаметр катушки: максимальное ф2000mm

Ширина катушки: 600mm---2000mm

Диаметр катушки внутренний: φ508, φ610, φ760

Вес катушки: максимальное 35T

Графиком течения:

Гидровлический автомобиль катушки---сплющенный двойником лопаткоулавливатель decoiler-головки-guiding&head и пары подавать кренов---головной sheaing----выпрямлять отступления---recoiler-мост wase разрезать-стороны----pre-seperator и напрягая машина---recoiler---разгржать управление катушки автомобил-гидровлическое---электрическое управление

1 гидровлический автомобиль катушки:

Форма 1:1 автомобиля катушки: четырехколесная прогулка

1,2 Структура автомобиля катушки: стальная структура и в-образность на верхней части.

1,3 Сила непрерывной прогулки: decelerator зубчатого колеса с циклоидальным профилем зуба 4kw

1,4 Сила подниматься и понижать: гидровлическое управляемое cyliner

спецификация 1,5: ф220mmx700mm

путешествие 1.6max подниматься и понижать: 700mm

1.7Dia колеса: 200mm

скорость 1.8Walking: 8.4m/min

емкость нагрузки 1.9Max: 35000KG

машина 2.Decoiler

2,1 Путь decoil: расширение двойного головного направления гидровлическое внутреннее

2,2 Сформируйте расширения и сжал: управляемый цилиндр гидровлического масла

2.3form затягивать: двойная движимость направления

2.4power движения: цилиндр гидровлического масла (спецификация ф125mmx900mm цилиндра масла)

2.5specification платформы: Φ508mm.Φ610mm.Φ760mm

максимальный наружный dia 2.6coil: 2000mm

ширина 2.7coil: 600mm--2000mm

емкость нагрузки 2.8Max: 35000kg

3: направляя головка и головка лопаткоулавливателя

3.1Form головной направляя структуры: структура сваренная сталью, цилиндр масла для lifting&lowering

спецификация цилиндра масла 3.2hydraulic для направлять: ф125x600mm, 2pcs

крены 3.3Pulling: ф300mmx500mm, Cr40

сила 3.4pulling: decelerator зубчатого колеса с циклоидальным профилем зуба 5.5kw

3.5specification для головки лопаткоулавливателя: структура стального листа weled

3,6 Сила подниматься и понижать: гидровлическое cyliner: ф140mmx400mm:

3.7power expanding&contracting: гидровлическое cyliner: ф63mmx400mm

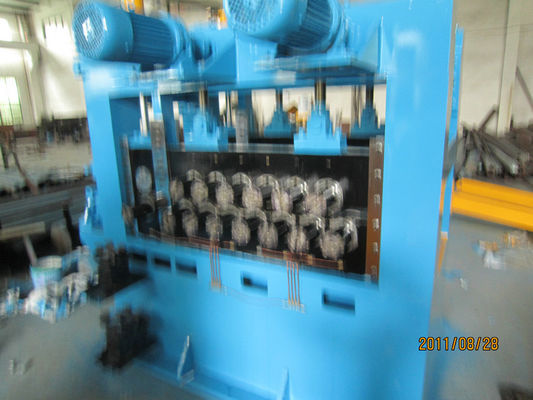

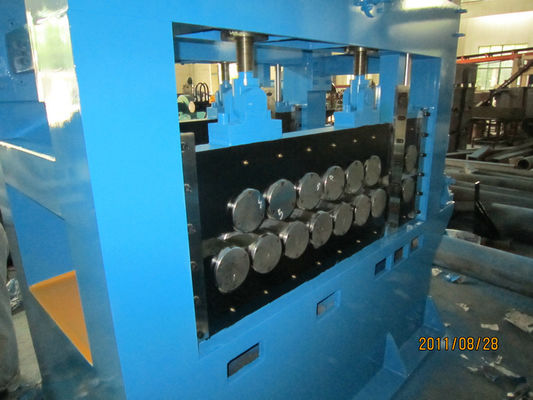

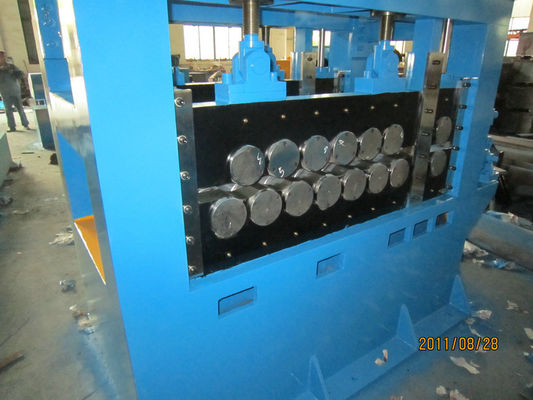

4 пары кренов подавая выравнивать кренов &5

спецификация 4,1 кренов катушки подавая: ф210mmx2000mm

материал 4,2 кренов щипка: вниз свертывает processment жары 40Cr, HR55--56

цилиндр 4,3 lifting&lowering для подавать катушки: ф125mmx100mm, 2pcs

сила 4,4 lifting&lowering: decelerator зубчатого колеса с циклоидальным профилем зуба 2.2kw

сила 4,5 катушки подавая и выравнивая крены: : decelerator зубчатого колеса с циклоидальным профилем зуба 37kw

4,6 linar скорости: 12m/min

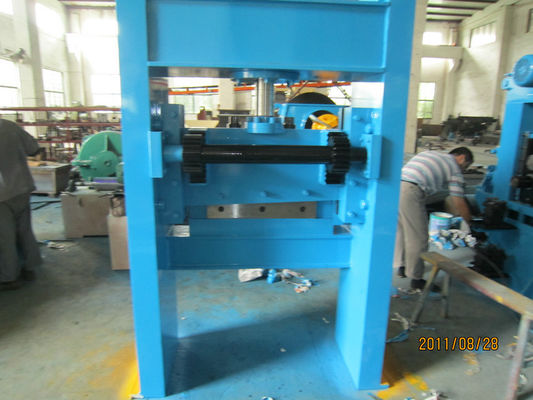

5.hydraulic режа машина 1set

спецификация 5,1: 12mmx2200mm

спецификация cyliner 5.2oil: ф200x250

6.deviation выпрямляя

6.1Vertical свертывает спецификацию: ф200mmx150mm

6,2 пары материала кренов: processment 55 жары 40Cr--56

6.3Range выпрямлять отступление: 500-2000mm

машина 7.slitting

7.1. круглый разрезать диска

спецификация 7,2 разрезать вал: ф300mmx2000mm

материал 7,3 вала: кром затвердетый 40Cr

круглое лезвие диска 7,4: D500Xd300XT25mm

материал 7,5 лезвий: 6CrW2Si, HRC56--57 градусов

управление мотора 7.6AC

разрезая transmissioning 7,7: Decelerator зубчатого колеса с циклоидальным профилем зуба AC 160kw при совместное управляемое соединение

7,8 разрезая скорости: 0-30m/min регулируемое

разрезая точность ширины 7,9: +/-0.03mm

разрезая спецификация части 7,10: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

бортовое recoiler утиля 8

двойное recoiler направления 8,1

спецификация 8,2 плиты свивать: ф900mmx500mm

сила 8,3 recoiler: Мотор L160 свивая на каждой стороне,

pre-seperator 9 damping&

dia вала pre-seperator 9,1: ф210mmx2000mm

материал 9,2 выравнивая кренов: 40Cr

сила 9,3 отжимать: гидровлическое cylinderф80mmx1500mm

спецификация cyliner 9.4oil: ф80mmx750mm

recoiler 10

спецификация цилиндра масла 10,1: ф200x100mm

максимальная спецификация свивать 10,2: ф760mmx2000mm

10.3power свивать: мотор AC 200KW

скорость 10.4recoiling: 0-30m/min регулируемое

11: свивая регулятор; Регулятор 590model Euroasia

12: емкость свивать: 35T

катушка 11 разгржая систему автомобиля катушки &auto-штабелируя

Форма 11:1 автомобиля катушки: четырехколесная прогулка

11,2 Структура автомобиля катушки: стальная структура и в-образность на верхней части.

11,3 Сила непрерывной прогулки: decelerator зубчатого колеса с циклоидальным профилем зуба 4kw

11,4 Сила подниматься и понижать: гидровлическое управляемое cyliner

спецификация 11,5: ф200mmx700mm

максимальное путешествие 11,6 подниматься и понижать: 700mm

11,7 Dia колеса: 200mm

11,8 Гуляя скорость: 8.5m/min

11,9 Максимальная емкость нагрузки: 35000KG

гидровлическое управление 12

сила 12,1: 11kw-4

давление 12,2: 16Mpa

12,3 гидровлическое масло N46, гидровлическая станция, модулирующая лампа и трубы 1 комплект

том 12,4 масляного бака: 450L

электрическое управление 13

13,1 Электрический комплект управления 1

электрический шкаф 1set деятельности 13,2

13,3 Управление PLC

полная сила 14,4: 440KW
